EL檢測儀

el缺陷檢測儀

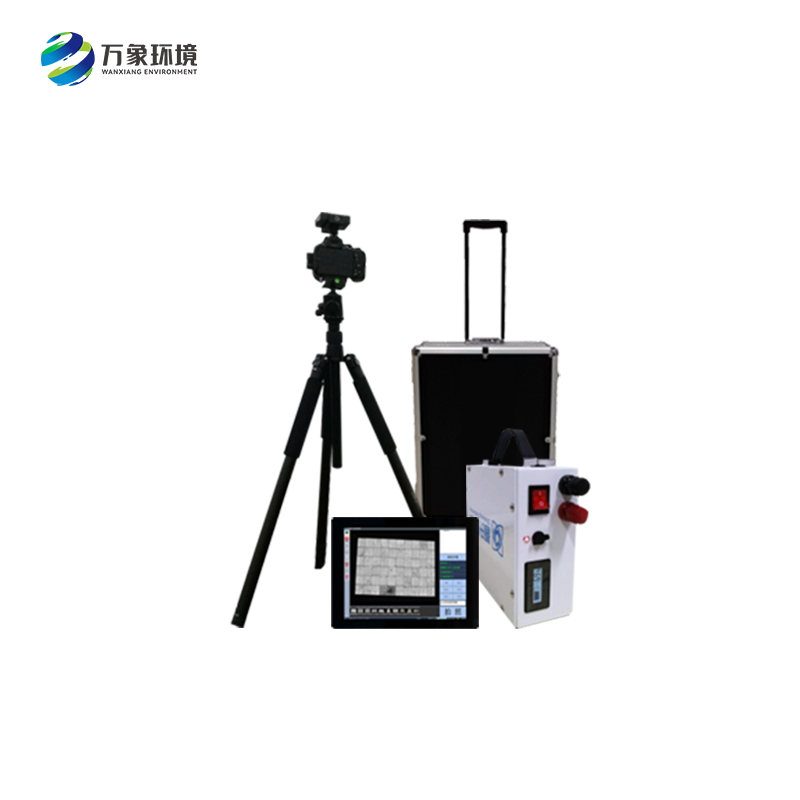

產品簡介:便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測,可更好的幫助用戶完成產品質量檢測把控生產與安裝風險,便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題,設備配套儲能電源與Wi-Fi無線控制模塊,現場的檢測使用更為便捷快速。應用場景: 適用于光伏電站組件到貨...

時間:2024-12-13

價格:電議

型號:WX-EL2

在線咨詢 全國熱線
13276362033
產品介紹

十年氣象站研發生產,源頭工廠

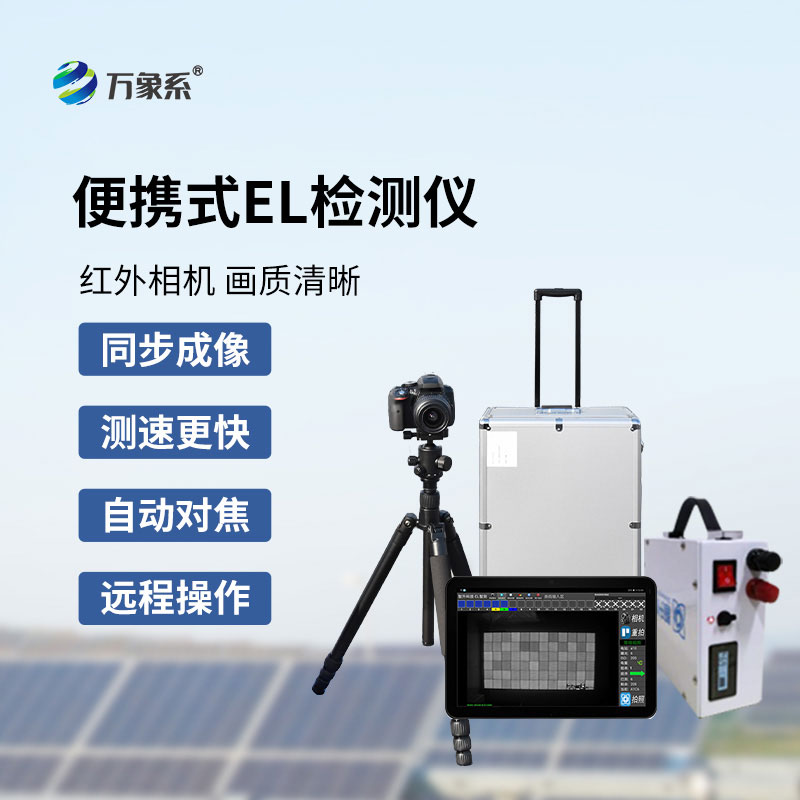

WX-EL (5)_看圖王.jpg

產品簡介:

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測,可更好的幫助用戶完成產品質量檢測把控生產與安裝風險,

便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題,設備配套儲能電源與Wi-Fi無線控制模塊,現場的檢測使用更為便捷快速。



應用場景:

  適用于光伏電站組件到貨檢與安裝后支架上組件測試,以及倉庫/實驗室/工廠的組件質量檢測。

 可識別缺陷類型:

隱裂

破片

碎片

斷柵

黑心

虛焊

工藝污染

低效率片

黑邊

燒結

過刻

穿孔



產品特點優勢:

1、2400萬級高清紅外相機、EL畫質更清晰

2、全時自動對焦模塊成像精度更高

3、無線控制設備檢測,快速成像

4、程控恒流電源現場檢測實現24小時不間斷測試

5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像

6、儲能電源現場檢測無需任何準備即可測試

7、2米碳纖維三腳架支架上組件多角度測試更便捷

8、整機無線遠程操作測試,一人即可完成整個項目

9、三防拉桿箱攜帶運輸輕便安全

應用領域:

場景

工廠組件、倉庫組件、電站現場組件測試、

測試

白天:戶外防紅外暗室測試;室內無太陽光環境測試

夜晚:直接三腳架測試,燈光月光無影響

對象

晶硅組件、薄膜組件(可定制)

數量

單塊組件成像檢測



規格參數:

模塊

配置

規格

相機模塊

像素

2416萬像素

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS傳感器

紅外芯片

Lailx9s鍺芯片 99.8%紅外折射率

精度

1.0mm/pixel

檢測速度

130s可調

弱電流測試

可在5A弱電流呈現清晰隱裂成像

光屏蔽

燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響

檢測面積

4000mm*2000mm

鏡頭

18mm廣角紅外鏡頭

對焦模式

全時自動對焦

電池

980mah

內存卡

32GB

數據線

10cm

電源模塊

容量

10AH

電芯

高性能離鋰電池

輸出電流

8A

電流精度

0.1A

輸出電壓

70V

電壓精度

0.1V

負載功率

100W~600W;上限不高于700W

檢測數量

300500塊光伏板

控制面板

LED數顯程控面板

功能設置

無線遙控上電斷電

節電模式

上電10s后自動斷電

穩態模塊

恒定電源輸出電流電壓不受電量大小變化

電路保護

短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線

10cm交流三孔輸入線

直流線

5m直流輸出線、MC4端口對接組件

電腦

平板電腦

華為平板 32G

Wi-Fi

2.4G

內置2.4GWi-Fi無線控制模塊

軟件

檢測APP

無線控制相機檢測拍照,圖傳成像,動態視頻取景定位,歷史圖片查看,圖像下載等

PC

電腦軟件

檢測自動檢測,缺陷分類識別保存,文件夾日期管路,統計,增益,截圖,相機參數調節,專業管理臺式機軟件

支架系統

檢測支架

2米碳纖維支架

檢測云臺

支架一體式安裝,360度旋轉

定位模塊

檢測定位

十字激光定位儀,快速定位支架上后組件位置,可提高數倍檢測效率

使用環境

沙漠,高原,屋頂,丘陵,山坡,廠房,屋頂,雪地,大棚,農光互補,魚光互補,風光互補,等各種環境

質保售后

2年質保、24H響應、72H故障解決方案、備品備件協調



配置清單:

序號

名稱

規格

數量

單位

1

EL相機

2400萬紅外相機,全自動對焦

1

臺

2

EL紅外鏡頭

18mm廣角紅外鏡頭;精度0.8mm

1

臺

3

平板電腦

華為榮耀 32G

1

臺

4

Wi-Fi傳輸模塊

內置2.4G Wi-Fi模塊

1

5

數據線/充電器

標準

1

6

相機電池

標準

2

7

檢測支架

2m碳纖維三腳架

1

9

檢測云臺

720云臺

1

臺

10

EL-DC移動電源

10AH儲能,70V,700W,恒流恒壓輸出,遙控器無線控制,續航300~500塊組件,10S自動斷電

1

臺

11

上電線

5米

1

12

檢測定位儀

十字鐳射激光定位,快速定位檢測組件位置

1

13

設備拉桿箱

專用三防儀器拉桿箱;

1

14

EL-APP檢測軟件

無線操作相機檢測,即時取景,圖傳查看,圖片下載,歷史圖片查看

1

15

windows軟件

檢測自動檢測,缺陷分類識別保存,文件夾日期管路,統計,增益,截圖,相機參數調節,專業管理臺式機軟件

1

*

適用場景

光伏電站安裝前測試;支架上組件測試



*

其他

標準應用設備,市場主流產品。
