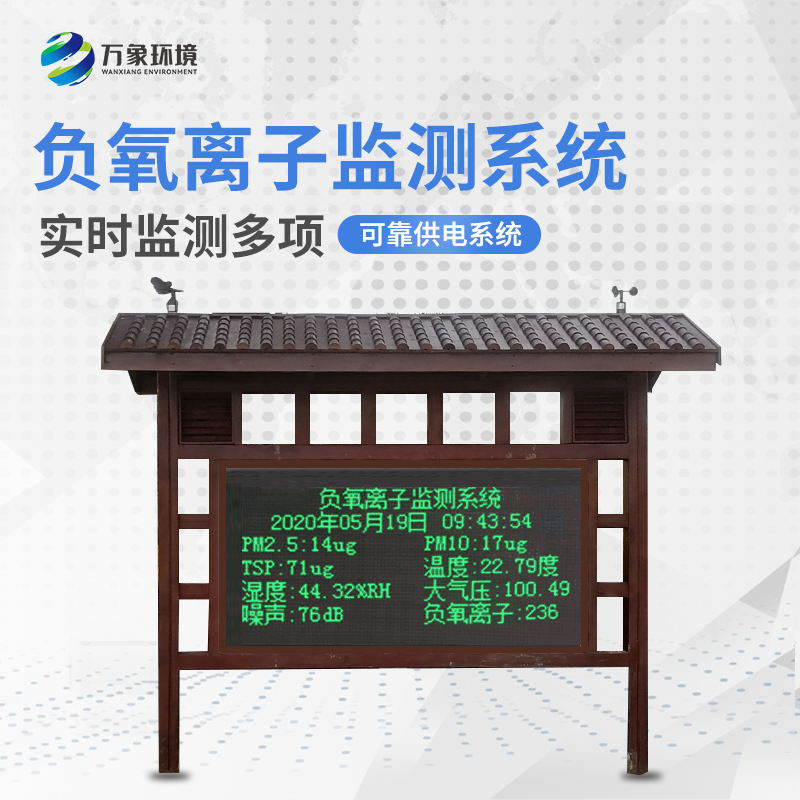

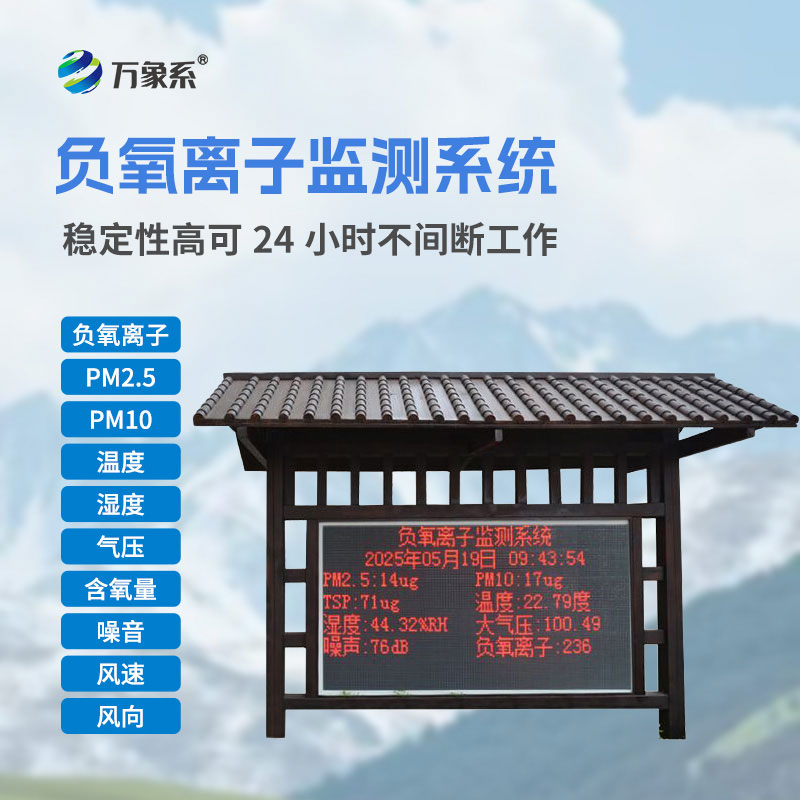

一、防腐木款負氧離子監測站概述:
防腐木款負氧離子監測站又稱負氧離子監測站，景區氣象站，防腐木款負氧離子監測站采用防腐木景觀亭設計，非常的美觀大方，適合安裝在景區、濕度公園等對公園中的空氣質量環境進行集中監控和管理，能對大面積的空氣質量進行監測記錄，是一款用于林業、景區、公園、環保、氣象、農業等領域的監測系統
大氣負氧離子在線監測系統監測項目包含負氧離子、pm2.5、pm10、溫度、濕度、氣壓、含氧量、噪音、風速、風向等，是一款用于林業、景區、公園、環保、氣象、農業等領域的實時環境氣象監測與發布的監測系統，主要針對景區、濕度公園空氣質量環境進行集中監控和管理，是一套可無人值所24小時不間斷實時監控記錄的自動化監測系統。系統能對大面積的空氣質量進行監測記錄，并將數據實時傳輸?shù)絇C機上，利用系統監測軟件進行數據存儲與分析，并輸出打印歷史數據和曲線圖，還可以現場聲光報警器、電話報警、手機短信息報警、網絡客戶端報警等。
負氧離子監測系統可同時監測多種環境要素，并可根據用戶需求進行擴展增減，24小時全天候?qū)Ρ槐O(jiān)測環境的數據進行傳輸。獨特的模塊式結構設計，各種傳感器可互換，標配有專業安裝支架，可將儀器設備安裝于墻面上，或者立柱上,后期運營維護極為方便。
景區旅游景點負離子在線監測系統LED大屏幕顯示、負離子在線監測系統氣象局大氣負氧離子自動監測系統空氣負離子環境監測系統 負離子在線監測系統氣象局大氣負離子自動監測系統空氣負離子環境監測系統。
二、防腐木款負氧離子監測站系統特點
◆實時采集空氣質量環境數據，采集間隔達到MS級，響應快。
◆全程跟蹤記錄各個點的環境變化；
◆用戶可以通過數據管理軟件對數據進行查看、分析并可將圖表或報表存檔、打印出來；
◆液晶顯示，現場實時空氣質量環境一目了然；
◆數字信號輸出，接口有RS485通訊?？筛鶕?jù)實際需要擴展多種通信方式，如wifi、GPRS傳輸?shù)龋?/p>
◆ 可根據需要擴展輸出控制功能，空氣質量監測系統可以很好的配合公園噴霧系統，實現數據的分享顯示。監測系統既可以配合噴霧系統獨立運行，也可以與噴霧系統實現聯動、智能化控制。
◆穩定性高可24小時不間斷工作。
◆整機采用防雷設計，在雷雨多的地方不易受損壞。
三、系統組成：
系統由大氣負氧離子監測系統、氣象環境監測系統、數據顯示分析系統、預警控制系統、無線傳輸系統、后臺數據處理系統及信息監控管理平臺組成；數據平臺是一個互聯網架構的網絡化平臺，具有對監測站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。
四、提供強大的監測功能，其特點如下：
1、本系統是套可無人值所，在線實時24小時連續的采集和記錄監測點位的空氣質量變化情況，以數字、圖形和圖像等多種方式進行實時顯示和記錄存儲監測信息，監測點位可擴充多達上千個點。
2、可設定各監控點位的報警上下限值，當出現被監控點位數據異常時可自動發出報警信號。報警方式包括：現場多媒體音響、聲光報警器、網絡客戶端報警、手機短信息報警等。上傳報警信息并進行本地及遠程監測，系統可在不同的時刻通知不同的值班人員；
3、空氣質量監測軟件采用標準windows全中文圖形界面，實時顯示、記錄各監測點的空氣質量值和曲線變化，統計被監測質量數據的歷史數據、最大值、最小值及平均值，累積數據等。
4、系統可擴充多種記錄數據分析處理軟件，能進行繪制棒圖、餅圖，進行曲線擬合等處理，可按TEXT格式輸出，也能進入EXCEL電子表格等office的軟件進行數據處理。
5、強大的數據處理與通訊能力，采用計算機網絡通訊技術，局域網內的任何一臺電腦都可以訪問監控電腦，在線查看監控點位的空氣質量變化情況，實現遠程監測。
6、控制軟件的編制采用軟件工程管理，開放性與可擴充性極強，由于采用硬件功能的軟件化的系統設計思想及系統硬件的模塊化、通訊網絡化設計，系統可根據需要升級軟件功能與擴展硬件種類。
8、系統設計時預留有接口，可隨時增減硬件設備，系統只要做少量的改動即可，可以在很短的時間內完成。
9、系統都均做可靠性接地，以防靜電。
10、系統采用單路和多路總線布線，這樣大大減少了布線工程量和線材，工程造價。并且由于是數字信號不會產生傳輸誤差或信號損失。
五、景區負氧離子在線監測技術方案產品配置
類別 | 名稱 | 參數 | 單位 |
1 | LED顯示屏幕 | 尺寸：2*1米 含安裝組件支架 | 1套 |
2 | 空氣負氧離子 | 測量方法：圓筒式電極吸入式； 測量范圍：0～10萬 個/cm3,分辨率 10個/cm3； 測量誤差：讀數±10%； 離子遷移率≤±20%； 測量分辨率：10個/cm3； 采樣頻率：10次/s ； 離子遷移率：0.4～1.0（ cm2／V?sec） 電源：內置3.7V 2000mAh 鋰電池； 工作環境： 溫度：—30～70℃ 濕度：10～70% RH； 平均功耗：≤1.4W； 主體尺寸：120×80×38（mm） ； 防護等級：IP41； 凈重：400g； | 1套 |
3 | 氧含量 | 含氧量測量范圍0~25%Vol 含氧量測量精度：±3%uol | 1套 |
4 | 大氣溫濕度 | 溫度測量范圍：-30~70℃ 溫度精度：±0.3℃ 濕度測量范圍：0～100% RH 濕度精度：±3% | 1套 |
5 | 風速風向 | 風速測量范圍：0～60m/s 風速精度：±(0.3+0.03V)m/s 風向測量范圍：0～360° 風向精度：±3° | 1套 |
6 | 大氣壓力 | 大氣壓力測量范圍：10～1100hpa 大氣壓力精度：±0.3 hPa | 1套 |
7 | 顆粒物監控（pm2.5/pm10/TSP） | 測量范圍：25~500 ug/m3 顆粒物測定分辨率：0.01mg/m3 顆粒物測定精度：相對于標準顆?！?0% | 1套 |
8 | 噪聲 | 量程:30~130dB 頻率:31.5Hz~8kHz 準確度:±1.5dB | 1套 |
9 | 數據采集儀 | 環境溫度-40—75℃ 采樣頻率0.5s/次 工作電源：220VAC 顯示形式：液晶顯示 功耗：整機功耗不大于2W 數據儲存容量：4M 功能：智能采集、存儲、參數設定功能。 存儲容量：10萬條數據 具有標準：RS485端口，可接入PC或筆記本電腦 可提供標準MODBUS協議，供用戶實現上位機軟件二次編程. 通信方式：具有GPRS/GSM/wifi/短信通訊方式。（根據客戶要求選配）. 具有外部接口擴展功能. 可在現場和遠地對設備進行各項參數設置或讀取的編程操作 電路設計合理，抗外界干擾能力強. | 1套 |
10 | 數據采集軟件 | 用于電腦數據采集、實時時鐘、定時存儲、參數設定、負氧離子參數和氣象歷史數據掉電保護等功能 | 1套 |

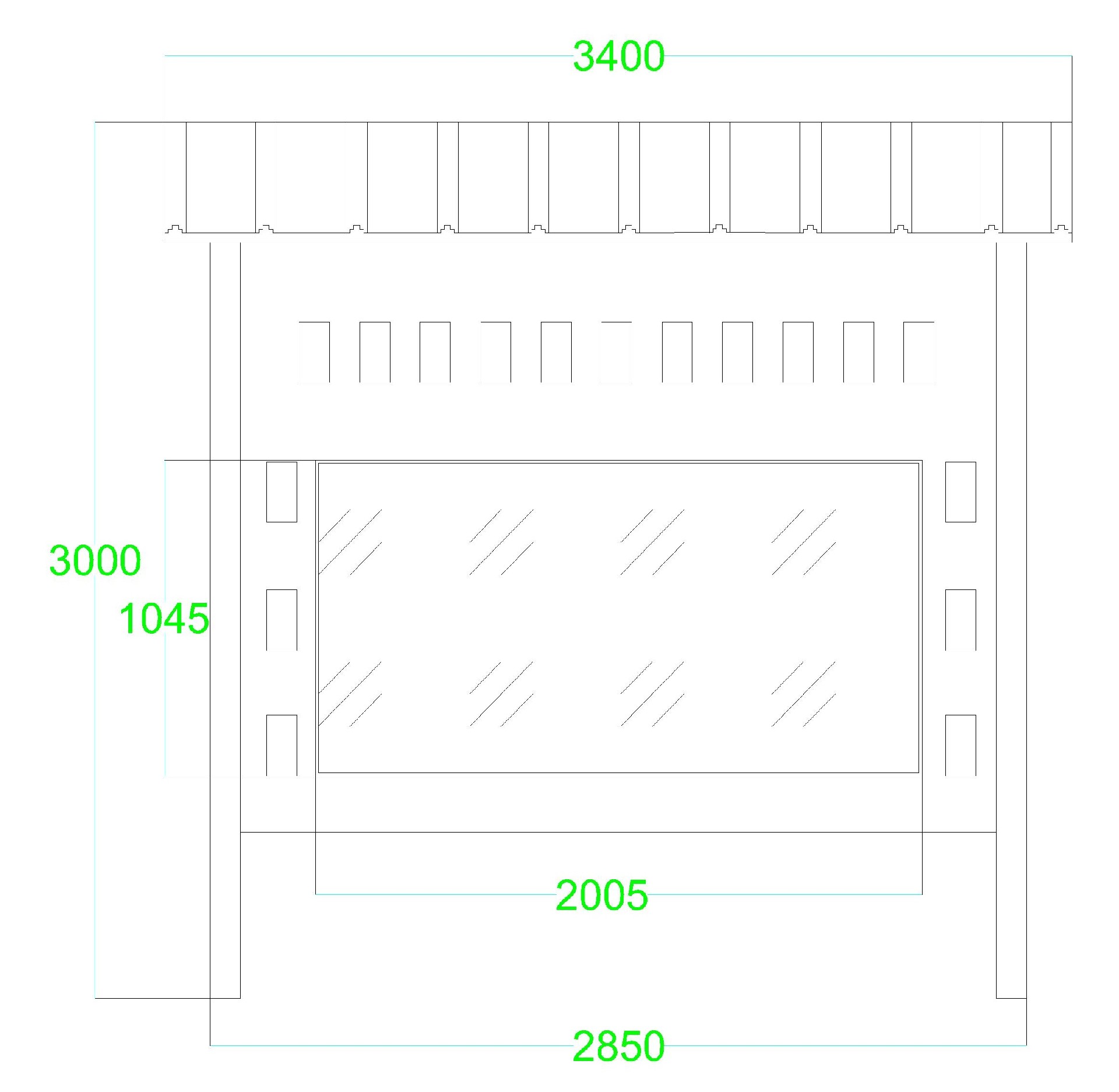

11 | 防腐木景觀亭 | 可用于LED大屏支架升級 |
六、相關技術指標
常見的負氧離子等級標準及與健康的關系表
環境條件 | 負離子濃度（個/cm2) | 等級 | 與健康的關系 | |
多人操作的廠房 | 0-50 | ≤500 | 1級 | 誘發形成各種疾病 |
都市室內 | 60-150 | 易誘發生理障礙等 | ||
街道綠化區 | 200-500 | 誘發生理障礙邊緣 | ||
公園 | 500-900 | 2級 | 維持人體健康基本需要 | |
曠野 | 900-1200 | 3級 | 增強人體免疫力、抗菌力 | |
山頂、森林 | 1200-1800 | 4級 | 殺滅、減少疾病傳染 | |
1800-2100 | 5級 | 具有自然痊愈力 | ||
森林、瀑布 | ≥2100 | 6級 | 具有治療和康復功能 |
