一、產品簡介

　　WX-FB01S型防爆氣象站是山東萬象環境科技根據市場需求，針對化工廠、油庫等特殊場所而研發生產的一款一體化氣象站。它集數據采集、存儲、顯示、通訊于一體，通過有線的通訊方式與后臺上位機管理軟件或者中控室PLC、DCS對接，進行數據的處理分析。

　　此款防爆氣象站采用了防腐、防爆、防水、防震、防塵等高防護等級的設計理念，可滿足化工廠、油庫、隧道、礦井等場景的使用需求。

　　二、產品特點

　　1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋

　　2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向

　　3、風速、風向、空氣溫度、濕度、大氣壓力五要素一體式傳感器

　　4、485接DCS傳輸

　　三、技術參數

　　1、風速：0～60m/s(±0.1m/s);(發明專利，專利號ZL 2021 1 0237536.5)

　　2、風向：0～360°(±2°);(發明專利,專利號ZL 2021 1 0237536.5)

　　3、空氣溫度：-40℃～85℃(±0.3℃);(北京市氣象局校準證書)

　　4、空氣濕度：0～100%RH(±2%RH);(北京市氣象局校準證書)

　　5、大氣壓力：300-1100hpa(±0.25%);(北京市氣象局校準證書)

　　6、屏幕：7寸液晶屏，高清彩屏;

　　7、單機版數據存儲：不少于50萬條;

　　8、功耗：7.6W

　　9、生產企業具有Ex ia IIC T6 Ga高等級防爆證書☆

　　10、通過國家電器安全質量檢驗檢測中心檢驗☆

　　11、設備通過GB/T 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》

　　12、設備通過GB/T 3836.4-2021《爆炸性環境 第4部分：由本質安全型“i”保護的設備》

　　四、功能特點

　　1、一體化結構設計，安裝拆卸簡單;

　　2、傳感器外殼ASA材質，耐腐蝕，抗氧化;

　　3、支持定制，可根據用戶需求靈活配置監測要素;

　　4、PC、液晶屏幕兩種顯示方式，有線傳輸

　　5、五防設計：防水、防爆、防塵、防震、防腐;

　　6、標準modbus協議，支持多種后臺協議對接，為客戶提供方便;

　　8、低功耗設計，AC220V供電;

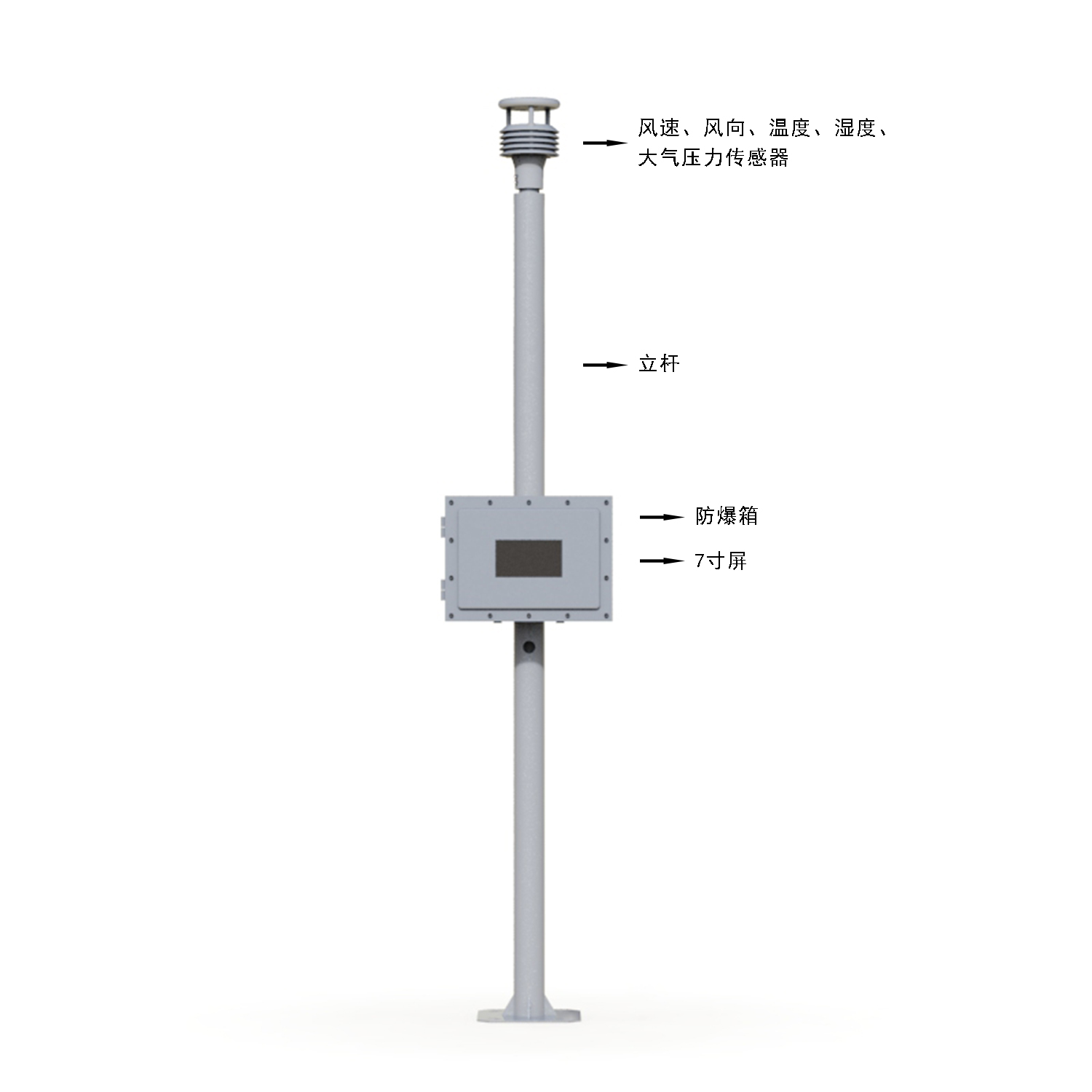

　　五、產品結構圖

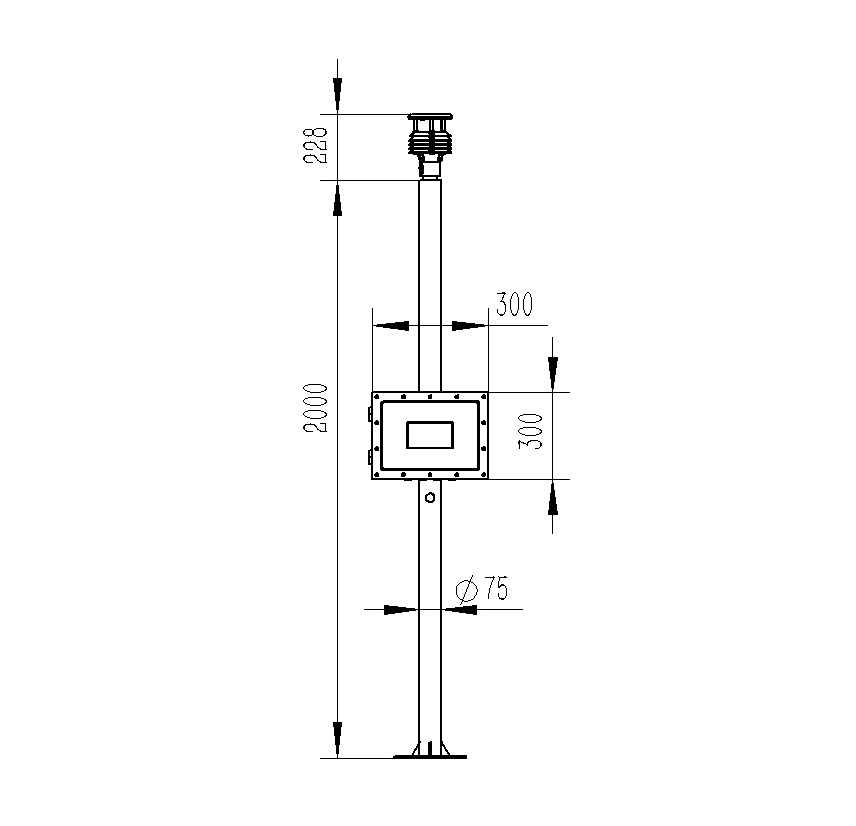

　　六、產品尺寸圖

　　七、上位機軟件介紹

　　1、PC單機版數據接收、存儲、查看、分析軟件

　　2、支持串口數據接收、處理、展示

　　3、支持json字符串、modbus485等通信方式

　　4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

　　5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

　　6、支持數據后處理功能

　　7、支持外置運行javascript腳本

　　八、設備安裝

　　1、確認現場工況，由本公司設定安裝方案

　　2、安裝簡單，無需專業人員操作，遠程指導即可安裝

　　3、使用方無需自配零部件，由本公司精細化配置，設備到場即裝即用
