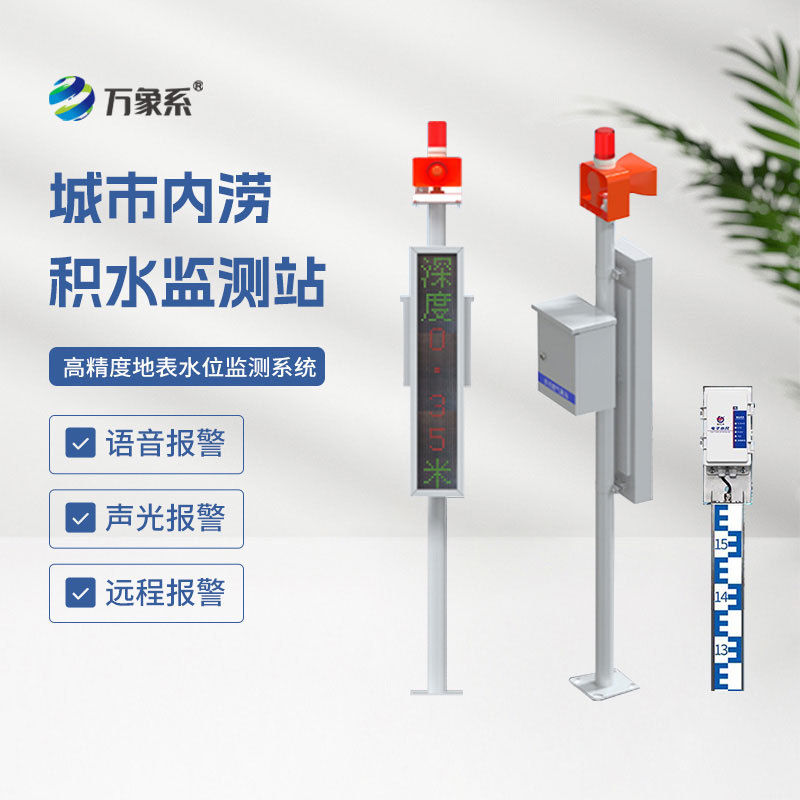

城市內澇積水監測站又稱電子水尺積水監測站，道路積水監測系統，城市內澇積水監測站可實現對城市低洼區域以及城市道路的積水監測，能夠?qū)崟r(shí)監測積水的深度、水位和流速等信息，并能夠?qū)⒈O(jiān)測數據實時上傳監測平臺，幫助人們了解道路積水情況

【設備組成】：電子水尺主機+水尺節

【工作原理】：利用水的微弱導電性原理，使用先進的處理器芯片做為控制器，通過測量電極獲取水位數據，經CPU數字編碼、分度、采樣、數字化處理后進行傳輸，然后采用有線或無線的通訊技術，將水位數據發送至監控中心或軟件，發揮水位實時監測和預警的作用。

【生產工藝】：采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受泥漿、腐蝕性液體、污染物、沉淀物等外界環境的影響。

【供電方式】：DC 10~30V

【安裝方式】：壁掛式

【設備精度】1cm、0.5cm兩種規格(全量程等精度)

【分辨率】：1cm、0.5cm兩種規格

【單元節規格】：50cm\80cm兩種不同規格

【測量長度】：50cm和80cm兩種不同規格測量節隨機組合，無節數限制。

【通信接口】：RS485、4G、4-20ma、0-5v、0-10v可選

【參數配置】：配置工具配置具體參數

【工作模式】：空高模式測量\水深模式測量\傾斜模式測量三種可選。

【平均功耗】：水尺主機平均功耗1W，單節水尺平均功耗0.05W。

【控制開關】：RS485、4G型默認帶一路繼電器輸出，可任意關聯報警事項輸出或用于水位上下限控制。

【安裝打孔尺寸】：86.2mm

【安裝孔直徑】：10mm

【防護等級】：水尺主機IP54，單節水尺IP68

注意：

①、0.5cm精度的水尺節只有50cm規格的。

②、相同精度但不同高度規格的水尺測量節可混用。

③、不同精度規格的水尺測量節不能混用。

遠程遙測終端RTU

【安裝位置】：安裝于電控箱內部

【供電方式】：

①、支持支持10-30VDC寬壓供電。

②、支持10-30VDC市電與太陽能板雙供電(需溝通好，出廠前改制優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷)

【數據上傳間隔】：30s~1000s可設置

【上行通訊接口】：

①、通過4G/RJ45其中任意一種方式實時上傳電子水尺的水位測量和水位狀態。

②、2路繼電器輸出，繼電器容量：250VAC/30VDC 3A。默認兩路繼電器全部關聯水位閾值，其中一路可設置有源無源，用作報警或自動控制，支持服務器遠程手動控制。

【下行通訊接口】：

①、RS485主站數據采集接口，讀取RS485電子水尺主機測量水位數據，波特率4800，最長通信距離≥1500米

②、RS485主站報警控制接口，當測量水位超過設定水位閾值后，寫入報警信息至RS485型聲光語音報警模塊。RS485主站報警控制接口通過區分語音報警模塊從站地址，可同時接入兩組RS485聲光語音報警模塊，波特率9600。

③、RS485主站LED控制接口，連接LED屏控制卡，將水位測量數據實時顯示在LED顯示屏上。RS485主站LED控制接口通過區分字庫卡從站地址，可同時接入兩個雙色LED屏。

④、兩路開關量輸入接口(預留)

⑤、兩路模擬量輸入接口(預留)

⑥、一路水浸檢測(預留)

【配置方式】：手機端APP通過藍牙無線非接觸式配置設備，參數包括：上傳目標地址、上傳目標端口、水位偏差值、水位閾值、水位回差、延時時間、數據上傳間隔、ICCID值。

LED雙色顯示屏

①、尺寸102cm*22cm雙色屏，紅綠雙色屏

②、單元板點陣數為16*96，顯示方式為豎直顯示。

③、遠程遙測終端主機RTU與LED字庫卡通訊正常狀態:

顯示內容為“當前積水深度0.35米”，可滾動顯示，漢字部分顯示綠色，數字部分正常顯示綠色，超限顯示紅色。

④、遠程遙測終端主機RTU與LED字庫卡通訊異常狀態:

LED屏數字部分會顯示紅色橫杠“———”。

⑤、遠程遙測終端主機RTU與電子水尺主機通訊異常狀態:

LED屏數字部分會顯示紅色“0.00”。

⑥、本套餐默認帶一個LED雙色顯示屏，如果需要橋洞雙向報警顯示，可根據實際需要在增配一個LED雙色顯示屏。

聲光語音報警模塊

①、聲光語音報警模塊為RS485通訊接口，當測量水位超過設定水位閾值后，由遠程遙測終端主機RTU的RS485主站報警控制接口寫入報警信息至RS485型聲光語音報警模塊。

②、水位未超設置限值時，聲光語音報警模塊不工作。

③、當水位超限時，聲光語音報警模塊語音播報內容固定為“當前水位較深，注意行車安全”。同時聲光報警器工作，超限一次聲光報警器和語音播報三次，三次后在判斷是否超限，每次播報間隔固定5S。

專用立桿支架

直徑76mm，高度2.0m白色立桿。默認配備膨脹螺絲。
