一、明渠流量監測系統產品簡介

明渠流量監測系統又稱雷達表面流速測流系統，灌區流量監測系統，明渠流量監測系統是一款專門用于水渠，河道，罐區使用的流速流量監測設備，可以全程監測明渠水流量過程，不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響，非常適合灌區、河道等明渠渠道水情下的流量測驗。

WX-ML3雷達波定點在線測流是一種全自動流量遙測系統，可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響，非常適合灌區、河道等明渠渠道水情下的流量測驗。

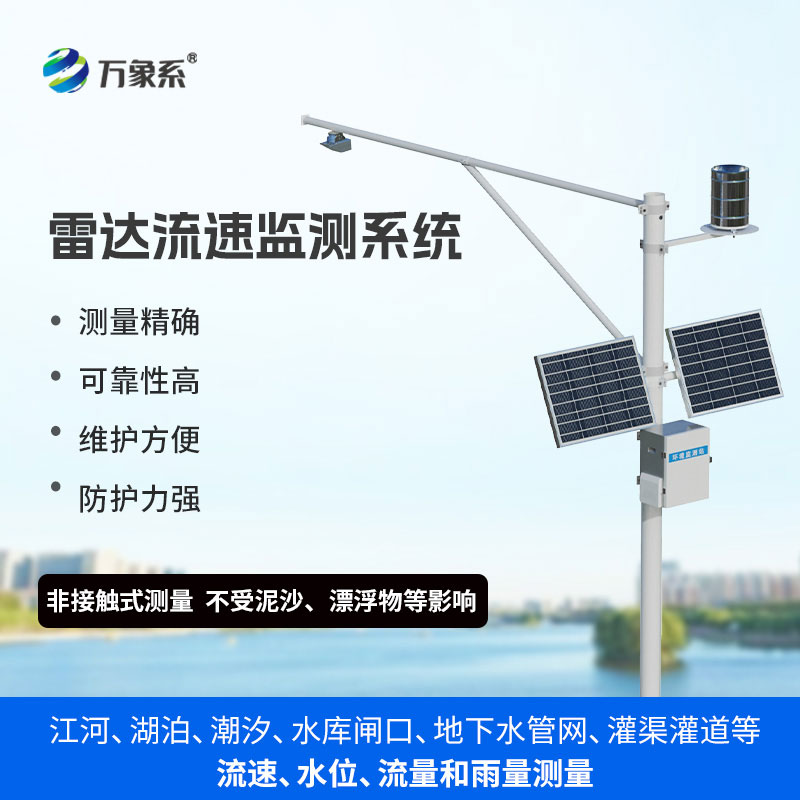

二、明渠流量監測系統組成部分

主要組成設備

(1)雷達水位表面流速流量三合一;

(2)遙測終端機RTU;

(3)太陽能供電系統;

(4)立桿與支架;

(5)避雷接地。

三、明渠流量監測系統工作原理

雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速，同時與雷達水位傳感器配合使用，安裝在河道、灌區等明渠渠道的規則型斷面處，計算流量，即：在規則斷面處，測量出水流通過該斷面的速度，同時測量出水體的深度，通過數學幾何原理計算出通過該斷面的水流流量。

四、測流站特性

雷達表面測流系統的主要特性是采用非接觸式方式測流，其主要有一套雷達水位流速流量三合一傳感器組成，通過立桿架設方式懸空于渠道上方，通過對規則斷面的水位深度及瞬時表面流速的測量，計算出此一時刻通過該斷面的流量。主要特性如下：

(1)優勢

采用非接觸式，可帶水安裝，不受渠道水流、積水限制;

無阻水現象;

不易受渠道中的雜物、漂浮物影響;

不受水質、泥沙含量的影響;

適用于流速較快、流量較大的渠道。

(2)干擾因素

風速的影響：風速容易造成水面的波動，產生誤報誤測現象;

流速較慢：當水面流速較慢時候，測量誤差增大;

風沙天氣：風沙天氣對雷達波的信號強度影響較大，致使測量誤差較大;

強降雨天氣：遇到強降雨的天氣，雷達波容易受雨強影響，致使測量誤差較大。

五、技術參數

水位測量

測距范圍：0.4-40米

測距精度：±1cm

測距分辨率：1mm

間隔時間：1-5000min

流速測量

范圍：0.15～15m/s

測速精度：±2%

速度分辨率：0.01m/s

流量測量

流量=平均流速x過流斷面面積x修正系數

平均流速由流速計采集流體表面流速，并經過模型計算得到

過流斷面面積由水位計測得的水位以及斷面信息算出
