一、水土流失監測系統設備介紹

水土流失監測系統又稱水土流失自動監測系統，地表徑流監測系統，水土流失監測系統主要由含沙量測量傳感器、地表流量傳感器組件、雨量計組成，可實時監測得到的泥沙含量、徑流量、降雨量的過程數據并進行數據的存儲，向管理監測中心遠程傳輸測量數據，管理人員可遠程查看信息

WX-LS2水土流失自動監測儀主要是由工作管理/數據主控機、含沙量測量傳感器、地表流量傳感器組件、雨量計組成。由雨量計測量降雨強度及其隨時間的變化和總的降雨量與降雨歷時。地表流量傳感器組件自動測量地表流量，通過中心控制計算機軟件及參數設置計算隨時間變化的地表徑流流量，得到徑流流量的實時變化過程。含沙量測量傳感器在系統設計中，根據雨量/徑流變化特征，在徑流垂直分布泥沙測量口，實時測量徑流含沙量。

通過工作管理/數據存儲軟件和主控機控制管理各個傳感器測量得到的泥沙含量、徑流量、降雨量的過程數據并進行數據的存儲，向管理監測中心遠程傳輸測量數據。

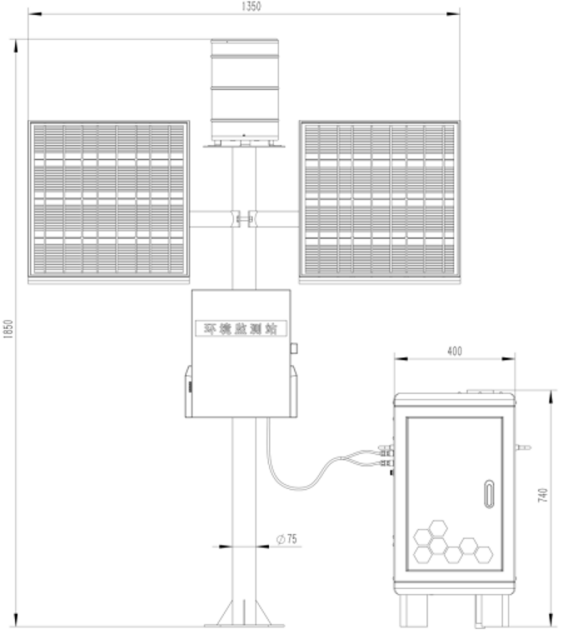

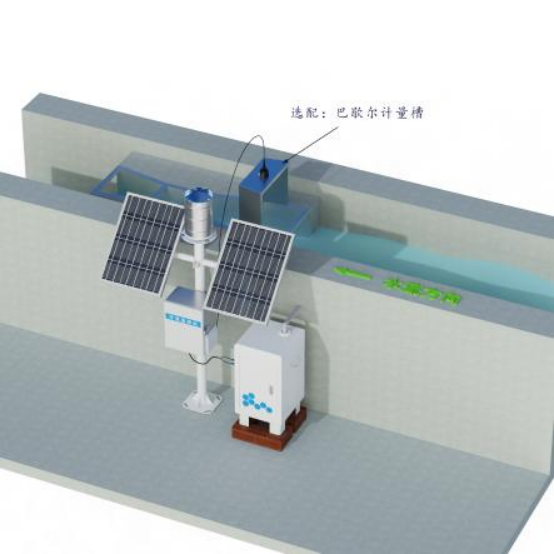

設備圖片

設備參數

采集儀端口介紹

(1)電源接口：輸入DC12V電源;

(2)RS232接口：可以連接通訊設備或用于升級程序;

(3)連接線定義：泥沙量檢測傳感器4芯線纜連接數據主控機

1腳：紅色12V，2腳：藍色0V，3腳：綠色485A，4腳：黃色485B

(4)SIM卡：插入SIM卡連接網絡;

(5)天線：4G天線;

1.4.2泥沙含量傳感器

1、泥沙含量傳感器工作流程

地表水體由A1進入管道，經A2流出并推動流量傳感器，部分水體從A3排出,處理器C根據流量傳感器得到的流速經過計算得出實時流量，B1采集到地表水體送入稱重傳感器,傳感器D把收集到的數據送給處理器C經處理后得到泥沙含量,得到數據后傳感器D把內部樣品由B2排出為下次采樣做好準備。處理器C通過485或串口輸出外部設備。

泥沙含量采集儀的3D結構圖

注： 1、地表徑流管 2、采樣管 3、流量傳感器 4、采樣管電磁閥 5、樣品槽 6、液位

保持器 7、液位傳感器 8、樣品槽支架 9、泄水電磁閥 10、排水管

泥沙含量工作示意圖

2、泥沙含量傳感器功能

(1)可實現同時對多路徑流泥沙含量及流量進行實時連續測量、數據傳輸及數據分析處理;

(2)全天候無人值守，自動測量存儲數據;

(3)工作管理數據采集存儲主控機可本地存儲大量數據，可在現場通過R232接口下載數據;

(4)具有在上位機上在線實時監測，顯示各測量參數動態過程及曲線，歷史數據下載功能;

(5)可現場在數據管理主控機上自由設置采樣頻率及調校時鐘;

(6)穩定性好，傳感器自主研發精度高、穩定性強、抗環境干擾能力強

二、水土流失監測系統系統參數及性能

2.1系統參數

(1)含沙量測量：采樣間隔1—99分鐘;

泥沙含量：0.5—100千克/立方米，相對誤差小于5%;

0.8—200千克/立方米，相對誤差小于10%;泥沙含量靈敏度：0.5千克/立方米。

(2)地表流量傳感器

測量范圍：0.1升/秒~99999.99米/小時;

累計流量：4290000000.00立方米，測量誤差小于5%。

(3)雨量測量精度：0.2毫米;

雨強測量范圍：0—280毫米/小時。

(4)徑流流量：3—2400毫升/秒，相對誤差小于3%。

(5)采樣頻率：1—10分鐘。

(6)功率：35瓦。

(7)應用溫度范圍：

存放：-40—80度;

工作：0(不結冰)—60度。

(8)儀器整機(含各傳感器)工作壽命：大于5年。

2.2系統性能

(1)對水土流失(徑流場)全天候無人值守，自動測量存儲數據：徑流量、徑流含沙量、降雨量;

(2)供電：AC22V或DC12V,太陽能供電;

(3)水土流失自動監測站工作管理數據采集存儲主控機可本地存儲大量數據，可在現場通過RS232接口下載數據;或在有遠程請求時通過GSM向管理中心傳輸數據;

(4)如選用太陽能供電，平時無降雨或徑流時常規狀態為省電休眠狀態;

(5)具有在上位計算機上在線實時監測、顯示各測量參數動態過程及曲線、歷史數據下載功能;

(6)可現場在數據管理主控機上自由設置采樣頻率及調校時鐘，采樣間隔;

(7)中心控制計算機軟件可以根據采集到的數據繪制雨強、徑流、泥沙含量的曲線，并能制成EXCEL表格，計算出降雨量最大最小值、場次、徑流量、入滲量、水土流失量等;
